Як вибрати відцентровий вентилятор гарячого повітря

6 основних факторів для вибору кваліфікованого відцентрового вентилятора

1. Підтвердьте максимальну робочу температуру повітря

Термостійкість є головним пріоритетом для будь-якого високотемпературного відцентрового обладнання. Звичайні стандартні моделі витримують температуру гарячого повітря від 80 ℃ до 200 ℃, тоді як спеціальні версії для важких умов роботи можуть надійно підтримувати температуру 200 ℃ до 450 ℃ для сушіння гарячого повітря та димових газів печі. Важливий момент, якого багато користувачів пропускають, — це розрізнення температури навколишнього середовища від фактичної температури повітря в середовищі. Якщо температура повітря, що переміщується, перевищує 200 ℃, звичайні чавунні вентилятори просто не працюватимуть. У цих випадках корпус з нержавіючої сталі 304 у поєднанні з кронштейном двигуна з повітряним охолодженням не підлягає обговоренню. Поширеною та дорогою помилкою в майстернях є спроба використовувати звичайний високотемпературний повітродувний вентилятор як заміну спеціально сконструйованого відцентрового вентилятора з гарячим повітрям.

2. Зіставте параметри об’єму повітря та статичного тиску

Обсяг повітря (CFM/м³/год) і статичний тиск у повітропроводі безпосередньо визначають, наскільки ефективно працюватиме ваш вентилятор. Високотемпературні відцентрові вентилятори із загнутими назад робочими колесами забезпечують вищий статичний тиск, ніж вентилятори з осьовим потоком, що робить їх ідеальними для довгих каналів і багатотрубних установок. Для закритих сушильних тунельних циркуляційних систем завжди створюйте 10% запас безпеки на об’єм повітря. Для вихлопних систем, що виводять пилові гарячі димові гази, додайте 15% до вимог статичного тиску, щоб врахувати можливі закупорки. Професійний вибір вимагає накладання кривої опору системи на криву продуктивності вентилятора, щоб зафіксувати робочу точку найкращої ефективності для вашого відцентрового вентилятора з гарячим повітрям.

3. Виберіть матеріал корпусу вентилятора та робочого колеса· Середовище 80℃-180℃: Корпус з вуглецевої сталі Q235 із робочим колесом із литого алюмінію. Економічний вибір для цехів сушіння харчових продуктів.

· Середня температура 180℃-350℃: корпус із нержавіючої сталі 304 із робочим колесом із термостійкого сплаву. Забезпечує чудову стійкість до окислення та термічної деформації.

· Їдке гаряче вологе повітря: використовуйте конструкцію з нержавіючої сталі 316L, щоб витримати корозію кислотною та лужною парою.

4. Перевірте теплоізоляцію двигуна та структуру теплоізоляції.

Якісний високотемпературний відцентровий вентилятор повинен бути оснащений ізольованим двигуном класу H (розрахований на 180 ℃) і незалежним тепловим екраном з повітряним або водяним охолодженням. Таке налаштування запобігає передачі тепла від гарячого корпусу вентилятора до двигуна. Бюджетні шанувальники часто пропускають цей важливий теплоізоляційний кронштейн, що призводить до швидкого старіння котушки та вигорання двигуна протягом лише трьох місяців безперервної роботи.

5. Підтвердьте місце встановлення та режим роботи

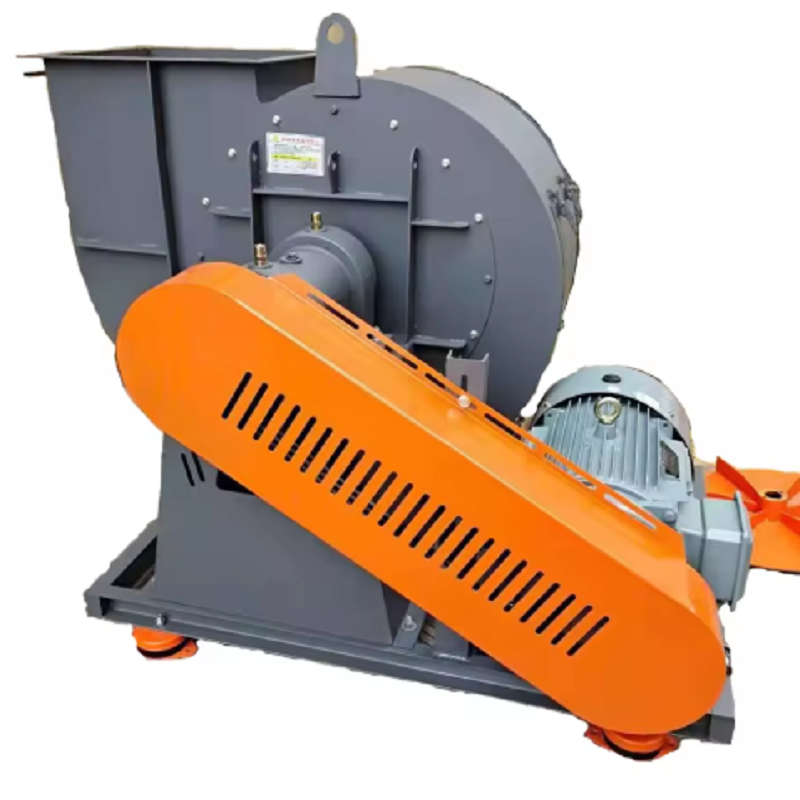

Вентилятори бувають двох основних конфігурацій: з прямим підключенням і з ремінним приводом. Моделі з прямим підключенням займають менше місця та мають менше рухомих частин, що робить їх надійними для циркуляції гарячого повітря з постійною швидкістю. Агрегати з ремінним приводом, з іншого боку, дозволяють плавно регулювати швидкість, що ідеально підходить для ліній сушіння з регульованою температурою. Також не забудьте підтвердити рейтинг IP (зазвичай IP54 або IP55), щоб забезпечити захист вентилятора від пилу та бризок води у вашій майстерні.

6. Споживання енергії та вартість довгострокового обслуговування.

Конструкція робочого колеса має величезний вплив на експлуатаційні витрати. Сучасні високоефективні робочі колеса можуть скоротити споживання електроенергії до 25% порівняно зі старими моделями. Для систем, що працюють у режимі 24/7, варто інвестувати в електропривод із змінною частотою. Початкова вартість вентилятора зі змінною швидкістю швидко окупається завдяки зменшенню рахунків за електроенергію та простою в обслуговуванні. Мета полягає в тому, щоб вибрати відцентровий вентилятор з гарячим повітрям, який буде надійним і економічно ефективним протягом багатьох років, а не просто найдешевший сьогодні.

Справжній випадок роботи: виробнича лінія сушіння харчових продуктів Заміна вентилятора Передумови проекту та неправильний вихідний вибір

Сушильний завод для фруктів і овочів у Цзянсу працював із замкнутим тунелем для сушіння гарячим повітрям. Середня температура становила 165 ℃, але вони використовували звичайний високотемпературний вентилятор замість правильно визначеного відцентрового вентилятора. Лише через два місяці роботи крильчатка деформувалася від тепла, внаслідок чого ефективність циркуляції знизилася на 40%. Результатом стали нерівномірно висушені продукти, часті сигнали тривоги про перегрів двигуна та примусові зупинки кожні сім днів для технічного обслуговування. Це підривало їхні виробничі потужності.

Правильна схема вибору

Проаналізувавши умови на місці — довжину каналу, постійну температуру 165 ℃ і необхідний об’єм циркуляції 820 м³/год — інженери порекомендували індивідуальне рішення. Вони встановили теплоізоляційний відцентровий вентилятор гарячого повітря з вуглецевою сталлю з двигуном класу H, крильчаткою зі сплаву, загнутою назад, і вбудованим кронштейном з повітряним охолодженням. Важливо те, що розмір установки відповідав існуючій площі, тому заводу не довелося модифікувати свою виробничу лінію. Це була справжня заміна «підключай і працюй».

Результат операції на місці

Різниця була миттєва. Рівномірність циркуляції гарячого повітря була повністю відновлена, а рівень браку продукції впав з 12% до 1,2%. Новий вентилятор безперервно працював протягом 12 місяців без жодної несправності або відключення для обслуговування. Завод щорічно економив понад 18 000 доларів США на витратах на технічне обслуговування та зменшував втрати продукції. Цей випадок чітко показує, як правильно підібраний відцентровий вентилятор з гарячим повітрям вирішує проблеми низької ефективності та короткого терміну служби, спричинені використанням невідповідних повітродувок у системах із середньою температурою.

Поширені помилки вибору, яких слід уникати

1. Плутання повітродувок із відцентровими вентиляторами: повітродувки призначені для невеликих об’ємів повітря під високим тиском, тоді як високотемпературні відцентрові вентилятори перевершують переміщення великих об’ємів гарячого повітря. Вони не взаємозамінні.

2. Ігнорування теплоізоляції: багато покупців зосереджуються лише на матеріалі корпусу та забувають про теплозахисний екран двигуна, що призводить до передчасної поломки.

3. Не враховуючи старіння систем: якщо не додати додатковий запас статичного тиску для старих, потенційно засмічених повітроводів, у вас залишиться недостатній потік повітря вниз по лінії.

4. Вибір низькоякісних двигунів: зменшення класу ізоляції двигуна є надійним способом вирішення проблем частого перегріву в довгостроковій перспективі.

Остаточний висновок

Вибір правильного високотемпературного відцентрового вентилятора полягає не лише у виборі потужності чи розміру. Йдеться про підбір вентилятора до ваших конкретних умов: температура середовища, опір повітроводу, матеріали та робоче середовище. Стандартні середньотемпературні лінії сушіння можуть використовувати звичайні індивідуальні установки, тоді як високотемпературні печі або корозійні середовища вимагають міцних рішень з нержавіючої сталі. Витрачення часу на перевірку параметрів і вибір правильної моделі дозволить максимізувати термін служби та ефективність роботи обладнання, а також ефективно скоротити додаткові витрати, спричинені заміною обладнання та зупинкою виробництва.
